CHR90A无纸记录仪

CHR90A无纸记录仪拥有5.6英寸320x234点阵TFT高亮度彩色图形液晶显示,LED背光、画面清晰、宽视角。

全国服务热线:18962110531

在线咨询

无纸记录仪型号选型指南

无纸记录仪适用于需要对测量采集的数据进行记录、事后数据分析和追溯的应用,昌辰无纸记录仪共有6个系列,满足不同需求。

●CHR90A可输入1~16个通道,5.6寸TFT彩色液晶显示屏,各通道间隔离,采样周期1S,记录间隔最快1秒。

●CHR50B可输入1~16个通道,7英寸TFT彩色液晶显示屏,各通道间隔离。小于12通道,采样周期1S;大于12通道,采样周期2S,记录间隔最快1秒。

●CHR50C可输入1~8个通道,7英寸TFT彩色液晶显示屏,各通道间隔离,采样周期1S,记录间隔最快1秒。

●CHR80A可输入8~32个通道,10.4英寸640×480高分辨率64色TFT真彩液晶显示屏、CCFL背光,各通道间隔离,测控周期1秒,记录间隔最快1秒。。

●CHR80B最大可扩展至输入128个通道,7英寸TFT彩色液晶触摸显示屏,各通道间隔离,采样周期1S,记录间隔最快1秒,存储容量大,记录时间长,可扩展外置模拟量/数字 量输入输出模块。

●CHR21A是经济型无纸记录仪,可输入1~4通道,3寸白底黑字液晶显示屏,采样周期0.2S*通道数,适合对记录容量、记录速度要求不高,以显示、报警功能为主的应用。


CHR90A无纸记录仪的基本性能

■ 5.6英寸320x234点阵TFT高亮度彩色图形液晶显示,LED背光、画面清晰、宽视角。

■ 高速、高性能32位ARM微处理器,可同时实现16路信号检测、记录、显示和报警。

■ 全隔离万能输入,可输入多种信号,无需跳线,通过软件组态即可。

■ 工程量显示范围:-9999~19999,测量精度≤0.2%F.S.。

■ 全铝密封外壳及内部屏蔽板,保证仪表在恶劣环境中正常工作。

■ 标配USB2.0接口转存和备份历史数据,FAT32格式。

■ 曲线显示模式可选择横向曲线或纵向曲线。

■ 标配外供变送器电源,DC24V/65mA以下。

■ 可选配报警、通讯、变送、打印、温压补偿功能。

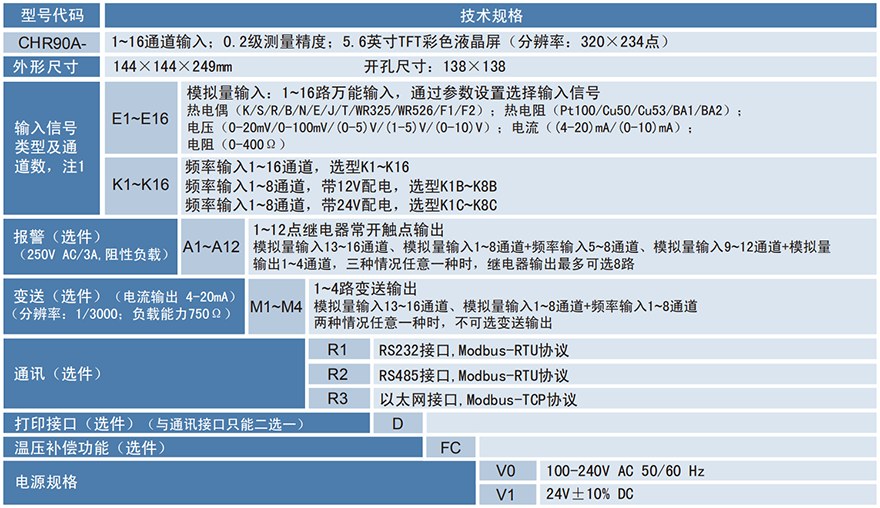

CHR90A无纸记录仪的选型代码


注1:模拟量输入为9~16通道时,不可同时选频率输入;

        模拟量输入为1~8通道时,可同时选1~8通道频率输入;

        无模拟量输入通道时,可选1~16通道频率输入;


CHR90A无纸记录仪的显示画面




— 数字显示 —

— 棒图显示 —

— 曲线显示 —

   数字显示除显示测量值外,还可以

   显示通道位号、工程单位、报警状

   态以及累积量信息。

   以棒图的方式显示测量值,方便、

   直观。同时还显示通道位号、工程

   单位以及报警状态等信息。

   可以选择横向或纵向显示方式。可

   自由组合显示的曲线和曲线颜色。








— 历史曲线 —

— 报警信息 —

— 流量显示 —

   以曲线方式再现所选通道的历史数

   据。

   显示最近的通道报警时间,消报时

   间等信息。

   将流量回路的流量、温度、压力信

   息以组合的方式显示在同一画面上

   ,同时显示频率、差压、介质密度      等信息。


详细产品介绍请点击下载

CHR90A系列无纸记录仪.pdf
