今天分享下带分流器的直流电能表是如何接线的，我们都知道分流器其实是没有正反向，看接线的方向从而来判断输出的mV信号的正负极，如果接错会有短路的可能性，从而引发危险。

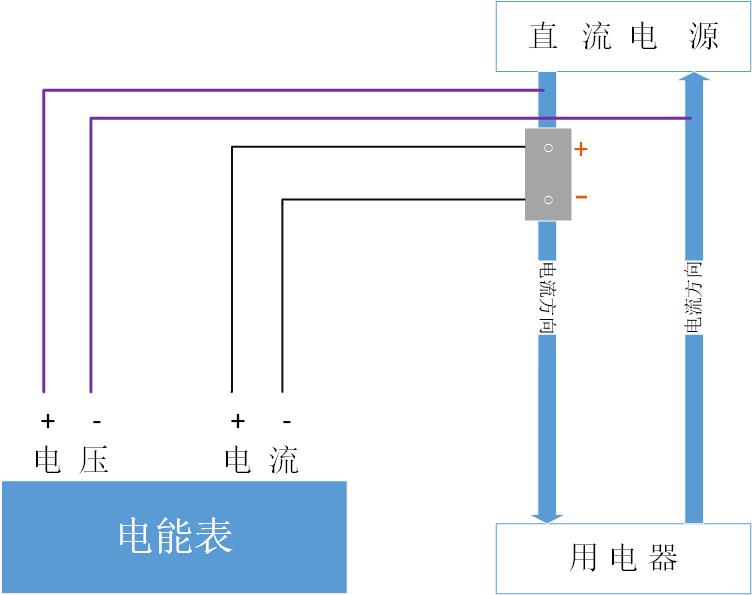

给大家画了一个示意图，来一起看下：我们需要先将分流器串接到回路中，然后看下电流方向，电流先进入的分流器端子为输出信号的正极，另一个是输出信号的负极。

获取电压信号则简单，只需要并联即可采集到电压信号，然后按照电能表的接线图将电压信号和电流信号按照正负极接线即可。
