称重模块也叫称重变送器，是给现场应变电桥式称重传感器提供激励电源，经过隔离输出1:1的mV信号或变送为标准模拟量信号输出，有一入一出，一入二出两种。称重模块广泛应用于数据采集、信号传输转换和集散称重控制系统和配料系统，在水泥、混凝土、玻璃、造纸、塑胶、化工、棉纺、试验机等行业中的称重式料位、重量负荷、张力、拉压力信号的变送、传输、检测等均有应用。用来完善和补充系统模拟I/O插件功能，提高系统的抗干扰能力，保证系统的稳定性和可靠性。

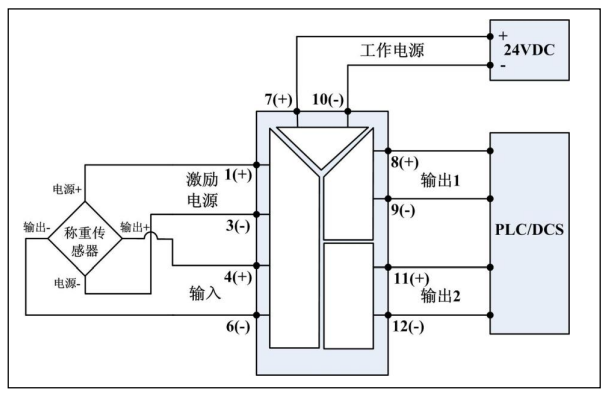

接线如上图所示，激励电源在1+3-，输入信号接在4+6-，24V工作电源接在7+10-，输出信号接8+9-，有第二路输出的话接11+12-。测试时，首先测1,3端子之间有没有电压，看与订货的激励电压一直与否。然后再测输入和输出，根据线性关系可算出是否在合理误差范围内。
