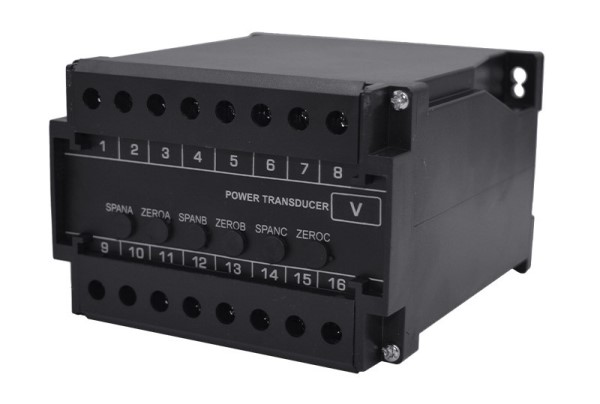

电压变送器是一种将被测的电压信号按比例转换成模拟量信号或数字信号的装置，可以与二次仪表连接，传输给二次仪表显示测量的数据。电压变送器可分为单相和三相2种结构方式，今天主要来看下关于三相电压变送器的接线。

三相电压变送器分别测量三相三线和三相四线系统电压的接线方法，我们通常使用的三相电压变送器的接线图，一般是这样的，分为三部分：三路电压输入、电源三路、三路输出，三路输入分别有对应ABC三项，每项有2个端子，那么实际现场三相三线和三相四线具体是怎么接线的呢？

我们先来讲一下三相三线的接线，三线顾名思义有三根线，分别对应ABC三根电压线，因为没有零线，所以三线测试的是线电压，分别有三路线电压，接线方法是这样：A、B接A，B、C接B，C、A接C，这是三相三线的接线方法。

我们再来看一下三相四线的接线，三相四线有四根线，分别对应ABCN，N为零线或者叫中线，接线方法是：把ABC的负极都接成N短路即可。

以上便是关于三相电压变送器接线方面的简单介绍。
