CHW数显表的报警值和单位的设置
发布时间:2022-05-12 12:49:17 点击次数:456

CHW数显表的输入信号为模拟量万能输入,可通过设置选择,如下

热电偶(K/S/R/B/N/E/J/T/钨铼325/钨铼526);

热电阻(Pt100/Cu100/Cu50/G53/BA1/BA2);

电压【±100mV/(0-5)V/(1-5)V】;

电流【(4-20)mA/(0-10)mA/(0-20)mA】;

电阻(0~400Ω);远传压力表;

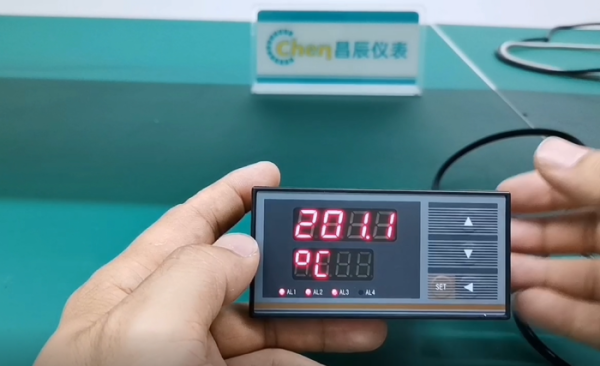

那么CHW数显表的报警值和单位是如何设置的呢?我们将数显表接上电源,上排是测量值,下排是显示单位,现在单位是温度(℃)。


下面我们来演示下报警值和单位的设置。

首先长按set键,out1第一组报警值设定,我把它改成100,通过左移键、上下键把数值修改为100;接下来再按set键,这是第二组报警值的设定,把它改成200;接着再按set键第三组报警值设定,把它改成300;最后按set,设定好了三组报警值。

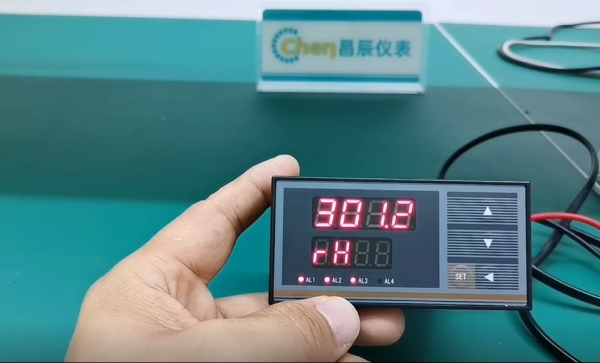

接下来再看单位的设置: OA是输入密码,输入出厂密码后按确定,然后长按set键进入到输入功能群组,第一个是输入类型,然后按set键往下翻,这个unit是单位的选择,现在是温度,通过左移键可以任意选择,比如选择RH(湿度),确定,长按set键退出到正常界面,现在的单位就是湿度了。


我们刚设了三组报警值out1是100、out2是200、out3是300,所以说当湿度低于100的时候,继电器不动作,高于100时继电器1会动作,高于200时继电器1、2都会动作,高于300时,继电器1、2、3都会动作。
