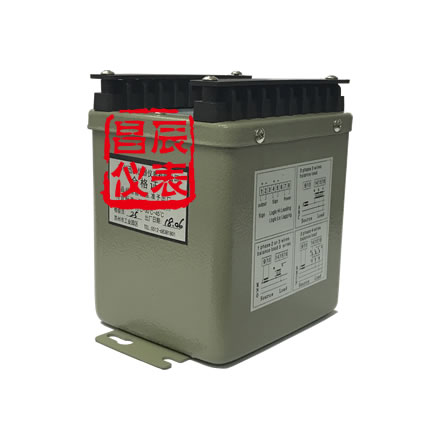

苏州昌辰FPPF三相三线功率因数变送器依电厂要求制作的一款高效能电量变送器，外壳为金属外壳，屏蔽效果好，抗干扰强，电路板为加厚电路板，特别适用于可靠性要求高的场合。

苏州昌辰FPPF三相三线功率因数变送器能测量单、三相系统的功率因数，隔离变送输出模拟信号，供远程装置，计算机，自动化控制系统作信息输入，广泛于电力系统。

测量：单相二线，三相三线，三相四线

输入范围：电流5Aac,1Aac;电压150Vac,450Vac,600Vac

精度：±0.2%RO

输出：0~10~20mAdc  ,4~12~20mAdc，0~5~10Vdc, -10~0~+10Vdc等模拟量信号

工作电源：AC220V±10%或AC/DC24~265V

外型尺寸：112（L）×100（W）×70（H）mm

安装方式：35mm标准导轨、底座螺钉安装

苏州昌辰FPPF三相三线功率因数变送器的技术条件

引用标准：GB/T  13850-1998（IEC688-1992）

长期稳定度：≤±0.2%/年，无累计误差

温度影响：≤100ppm/℃

响应时间：＜400ms

输出纹波：＜0.4% (峰-峰值)

输入功耗：电流＜0.2VA，电压＜0.1VA

工作频率：标称频率±10%

输出负载：电流输出 额定10V压降  最大15V压降（可选）

                电压输出 额定 2mA 最大  5mA输出

输出负载影响：＜0.1%  （额定负载范围内）

辅助电源：额定电压 80%-120% 额定频率  90%-110%

允许过量输入：电流 3倍连续 10倍30秒  50倍1秒，

                      电压  最大2倍连续

电压试验：输入/输出/电源与外壳之间 2kV AC 1min    IEC688

冲击试验：ANSI C37.90a/1973 ，IEC  255-4（5kV 1.2/50us脉冲电压）

校正幅度：满度最小±3%，零点最小±1%

磁场影响：0.4kA/m  磁场强度变化＜0.05%

工作条件：温度-10～55℃ 相对湿度 ≤95%  无凝露

贮藏条件：温度-40～70℃ 相对湿度 ≤95%  无凝露

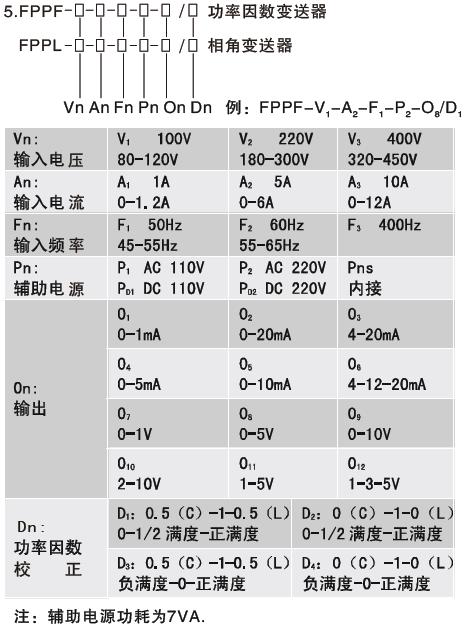

苏州昌辰FPPF三相三线功率因数变送器的选型代码

常用规格实例

型号:  FPPF-V1-A2-F1-P2-O6/D1

精度: ±0.2%

输入: 3P3W, 5Aac,100Vac,  50Hz

输出: 4~12~20mAdc  (-0.5C~1~0.5L)

电源: AC220V

描述: 此型号为三相三线功率因数变送器，5Aac  电流互感器（CT）变比电流信号，100Vac电压互感器（PT）变比电压信号输入，输出4~12~20mAdc,对应功率因数值-0.5C~1~0.5L,工作电源AC220V
