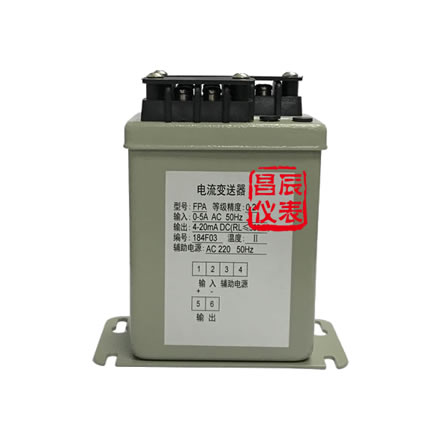

苏州昌辰FPAX三相交流电流变送器依电厂要求制作的一款高效能电量变送器，外壳为金属外壳，屏蔽效果好，抗干扰强，电路板为加厚电路板，特别适用于可靠性要求高的场合。

苏州昌辰FPAX三相交流电流变送器是一种将被测交流电流参数，经隔离变送成线性的直流模拟信号的装置。

测量：单相/三相交流电流单相/三相电流变送器

输入范围：5Aac,1Aac

精度：±0.2%RO

输出：4~20mAdc，0~10Vdc等模拟量信号

工作电源：AC220V±10%或AC/DC24~265V

安装方式：35mm标准导轨、底座螺钉安装

苏州昌辰FPAX三相交流电流变送器的技术条件

引用标准：GB/T  13850-1998（IEC688-1992）

长期稳定度：≤±0.2%/年，无累计误差

温度影响：≤100ppm/℃

响应时间：＜400ms

输出纹波：＜0.4% (峰-峰值)

输入功耗：电流＜0.2VA，电压＜0.1VA

工作频率：标称频率±10%

输出负载：电流输出 额定10V压降  最大15V压降（可选）

          电压输出 额定 2mA 最大  5mA输出

输出负载影响：＜0.1%  （额定负载范围内）

辅助电源：额定电压 80%-120% 额定频率  90%-110%

允许过量输入：电流 3倍连续 10倍30秒  50倍1秒，

              电压  最大2倍连续

电压试验：输入/输出/电源与外壳之间 2kV AC 1min    IEC688

冲击试验：ANSI C37.90a/1973 ，IEC  255-4（5kV 1.2/50us脉冲电压）

校正幅度：满度最小±3%，零点最小±1%

磁场影响：0.4kA/m  磁场强度变化＜0.05%

工作条件：温度-10～55℃ 相对湿度 ≤95%  无凝露

贮藏条件：温度-40～70℃ 相对湿度 ≤95%  无凝露

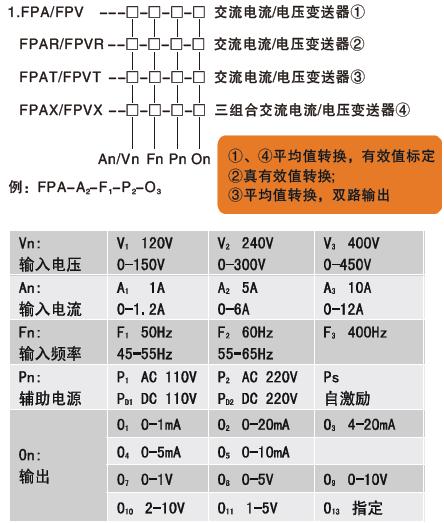

苏州昌辰FPAX三相交流电流变送器的选型代码

常用规格实例

型号: FPA-A2-F1-P2-O3  ;

精度: ±0.2%

输入: 1P2W, 5Aac,  50Hz;

输出: 4~20mAdc

电源: AC220V

描述: 此型号为单相交流电流变送器，5Aac  电流互感器（CT）变比电流信号输入，输出4~20mAdc, 工作电源AC220V

　　FPA电流变送器型号

　　·FPA---交流电流变送器(平均值转换，有效值标定)

　　·FPAT---交流电流变送器(双路输出)

　　·FPAX---交流电流变送器(平均值转换，有效值标定，三组合)

　　·FPAR---交流电流变送器(真有效值转换)

　　·FPAN---负序电流变送器

　　·FPA-A2-F1-P2-O3(FPA铁壳电流变送器/输入0~5A/输出4~20mA/供电电源AC220V)

　　·FPA-A2-F1-P2-O11(FPA铁壳电流变送器/输入0~5A/输出1~5V/供电电源AC220V)

　　·FPA-A2-F1-PD2-O3(FPA铁壳电流变送器/输入0~5A/输出4~20mA/供电电源DC220V)

　　·FPA-A2-F1-PD2-O11(FPA铁壳电流变送器/输入0~5A/输出1~5V/供电电源DC220V)

　　·FPA-A3-F1-P2-O3(FPA铁壳电流变送器/输入0~10A/输出4~20mA/供电电源AC220V)

　　·FPA-A3-F1-P2-O11(FPA铁壳电流变送器/输入0~10A/输出1~5V/供电电源AC220V)

　　·FPA-A3-F1-PD2-O3(FPA铁壳电流变送器/输入0~10A/输出4~20mA/供电电源DC220V)

　　·FPA-A3-F1-PD2-O11(FPA铁壳电流变送器/输入0~10A/输出1~5V/供电电源DC220V)

　　FPV电压变送器型号

　　·FPV---交流电压变送器(平均值转换，有效值标定)

　　·FPVT---交流电压变送器(双路输出)

　　·FPVX---交流电压变送器(平均值转换，有效值标定，三组合)

　　·FPVR---交流电压变送器(真有效值转换)

　　·例2: FPVT-V1-F1-P2-O8/O1 二路输出(电压变送器、输入: 0-120V、频率: 50Hz、辅助电源: AC 220V、输出:  0-5V/0-1mA)

　　·例3: FPV-V1-F1-PD2-O8(按0-150V校正电压变送器、输入: 0-150V、频率: 50Hz、辅助电源: DC220V、输出:  0-5V)。

　　·FPV-V1-F1-P2-O3(FPV铁壳电压变送器/输入0~120V/输出4~20mA/供电电源AC220V)

　　·FPV-V1-F1-P2-O11(FPV铁壳电压变送器/输入0~120V/输出1~5V/供电电源AC220V)

　　·FPV-V1-F1-PD2-O3(FPV铁壳电压变送器/输入0~120V/输出4~20mA/供电电源DC220V)

　　·FPV-V1-F1-PD2-O11(FPV铁壳电压变送器/输入0~120V/输出1~5V/供电电源DC220V)

　　·FPV-V3-F1-P2-O3(FPV铁壳电压变送器/输入0~400V/输出4~20mA/供电电源AC220V)

　　·FPV-V3-F1-P2-O11(FPV铁壳电压变送器/输入0~400V/输出1~5V/供电电源AC220V)

　　·FPV-V3-F1-PD2-O3(FPV铁壳电压变送器/输入0~400V/输出4~20mA/供电电源DC220V)

　　·FPV-V3-F1-PD2-O11(FPV铁壳电压变送器/输入0~400V/输出1~5V/供电电源DC220V)

　　·FPVX-V3-F1-P2-O3(FPVX三组合铁壳电压变送器/输入0~400V/输出4~20mA/供电电源AC220V)

　　·FPVX-V3-F1-PD2-O11(FPVX三组合铁壳电压变送器/输入0~400V/输出1~5V/供电电源DC220V)。

　　FP功率变送器铁壳规格型号

　　FPW301---三相四线有功功率变送器;

　　FPK301---三相四线无功功率变送器;

　　FPWK301---三相四线有功功率/无功功率组合变送器

　　功率变送器FPK301(FPK301-V1-A2-F1-P2-O3)

　　功率变送器FPK201(FPK201-V1-A2-F1-P2-O3)

　　功率变送器FPK101(FPK101-V1-A2-F1-P2-O3)

　　功率变送器FPW301(FPW301-V1-A2-F1-P2-O3)

　　功率变送器FPW201(FPW201-V1-A2-F1-P2-O3)

　　功率变送器FPW101(FPW101-V1-A2-F1-P2-O3)

　　三相三线有功功率变送器FPW-201

　　三相四线有功功率变送器FPW-301

　　单相无功功率变送器FPK-101

　　三相三线无功功率变送器FPK-201

　　三相四线无功功率变送器FPK-301

　　单相有功无功功率组合变送器FPWK-101

　　三相三线有功无功功率组合变送器FPWK-201

　　三相四线有功无功功率组合变送器FPWK-301

　　FPF-F1-B4-O3-P2频率变送器

　　FPF频率变送器

　　FPPF功率因数变送器

　　FPD-1直流变送器(单路输出)

　　FPD-2直流变送器(双路输出)

　　FPDH-1直流变送器(单路输出，高压)

　　FPDH-2直流变送器(双路输出，高压)

　　FPWH电能变送器，FPWH201有功电能变送器，FPKH301无功电能变送器，FPWKH电能变送器，

苏州昌辰仪表有限公司用工匠精神做好每一台FP系列电力变送器。除了FPA电流变送器，还有FPAX三相电流变送器，FPV电压变送器,FPVX三相电压变送器，FPVR真有效值电压变送器，FPVT双路电压变送器，FPW201功率变送器，FPW301功率变送器，FPK201无功变送器，FPWT有功功率变送器，FPWH电能变送器,FPWWH电能变送器，FPD-1直流变送器，FPD-2直流变送器，FPDH-1直流电流变送器，FPDH-2直流电压变送器，FPF频率变送器。电量变送器咨询热线：0512-62969710   苏州昌辰仪表 崔文文
